浅谈端云协同渲染

Word count: 1.2kReading time: 4 min
2023/02/21

原创性声明

本文为作者原创，在个人Blog首次发布，如需转载请注明引用出处。（yanzhang.cg@gmail.com 或 https://graphicyan.github.io/）

从云游戏到混合渲染

云游戏（Cloud Game）

原理
  • 发送用户输入，从端到云。
  • 渲染完整帧，云。
  • 将画面以视频流传回，从云到端。
特点
  • 适用于异构、低级别的终端设备。
  • 围绕高效的视频压缩及传输技术构造技术生态。
  • 延迟（~100ms），视频类应用尚可接受、交互式对抗类游戏会难以忍受。
  • 传输带宽限制，对压缩算法的挑战。

混合渲染（Hybrid Rendering）

原理
  • 端侧以实时计算的Raster及ComputeShader为主，保证基本的输出。
  • 辅以云侧的Raytrace、GI、AO、Translucency等算法，增强端侧效果。
特点
  • 算力适合地分布在云、端侧，协同两侧资源计算，混合计算结果。
  • 策略丰富、增强效果、传输数据具有定制化（可优化空间）。
  • 数据量相比云游戏方案，一般来说更小。
  • 技术选型风险、工业化程度低。

云游戏

把算力放在云端，看似简单，想要在端侧、云侧通信并实时处理逻辑、用户输入、渲染、捕获、编码、打包、传输、解码、显示，仍然由诸多难点和不确定性。

Framework for Cloud Gaming


延迟


技术分类

平台技术
  • 系统集成：组建云游戏（计算）的基础平台。
  • 服务质量分析（QoS）：主要集中在两种指标，能量开销（电池） 和 网络指标（延迟）。
  • 体验质量分析（QoE）：用户的主观评分，本质上乏味且贵，大多数尝试分析QoS和QoE的关系来反推QoE。
平台优化
  • 云服务器基建：多数据中心、服务节点、客户端的资源分配问题；如P2P覆盖及多层云等分布式架构。
  • 通信：如多层编码和图形压缩等数据压缩方法；自适应传输根据网络动态适时更改编码比特率、帧率、分辨率等参数。

实现示例

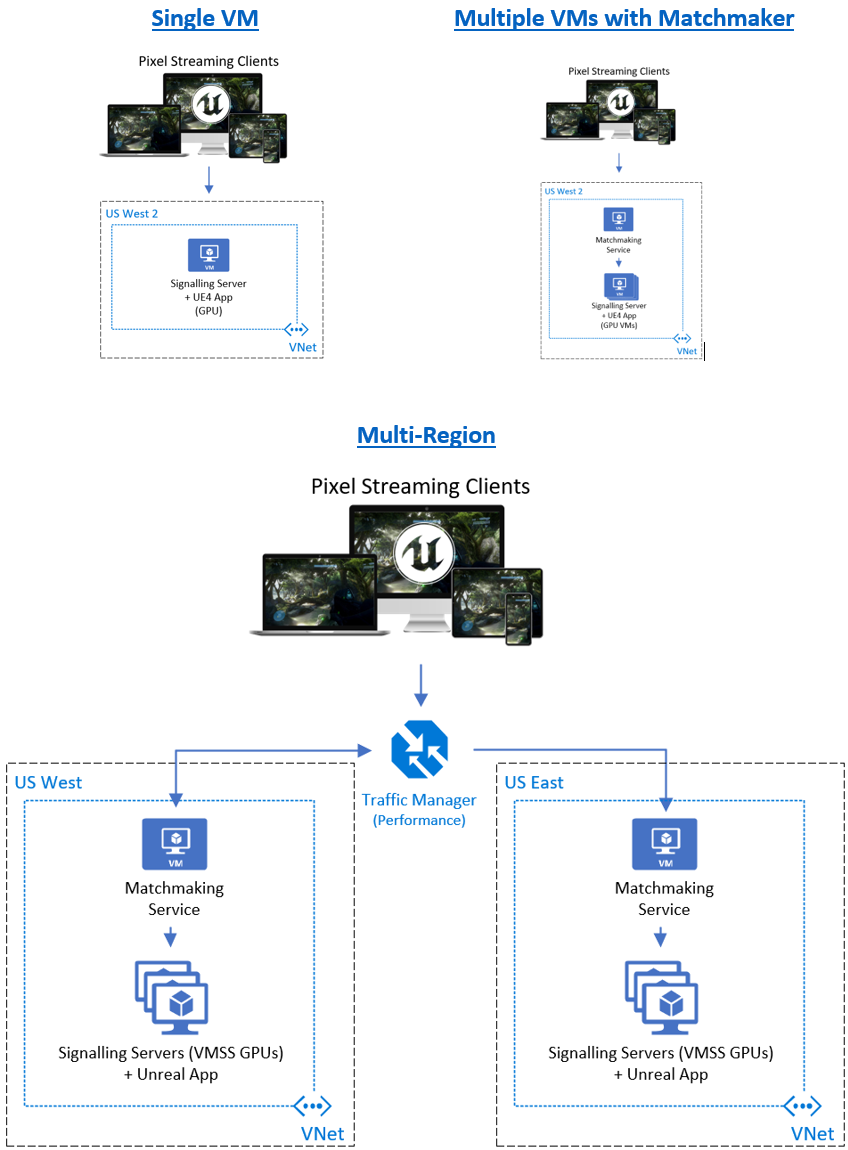

平台部署


WebRTC

一个成熟的实时通信架构，应该具备音视频传输、多平台支持、插件管理等功能。

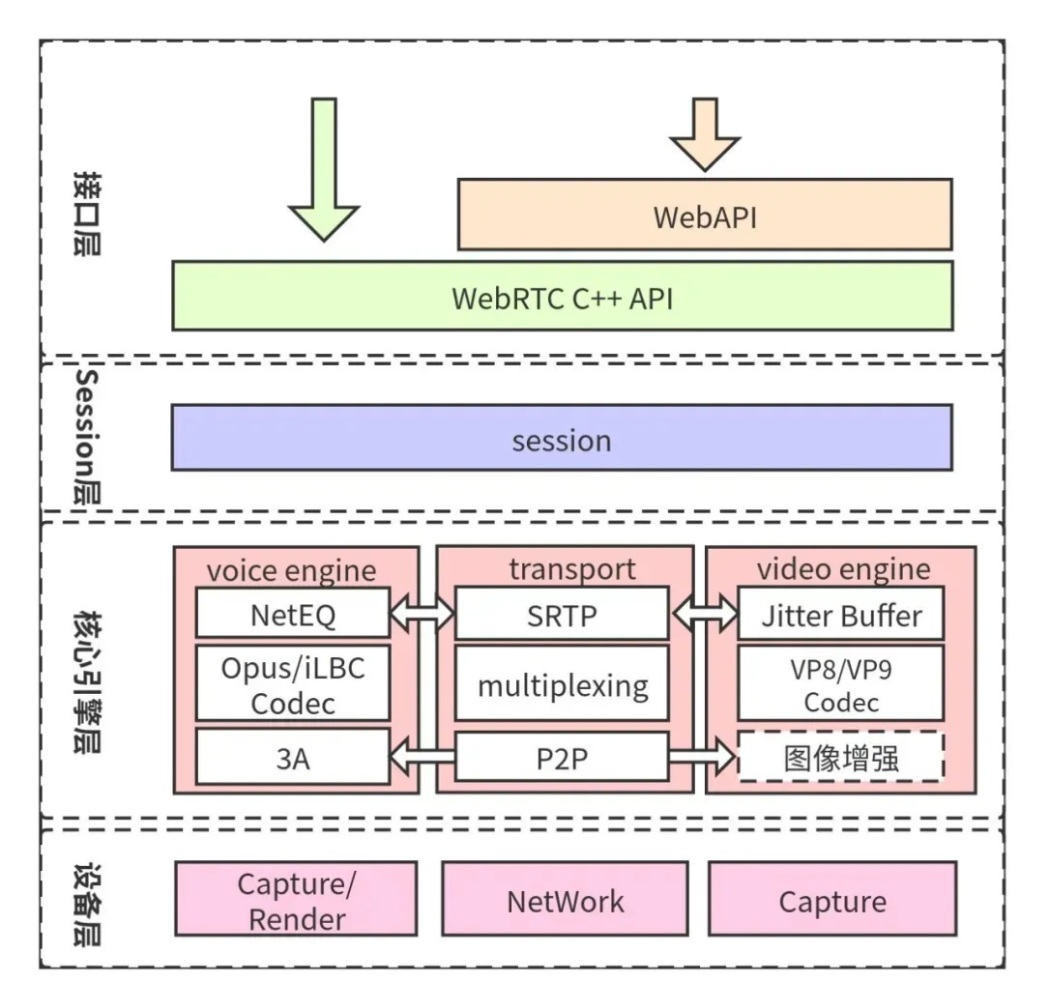

成熟的实时通信具备的能力
WebRTC实现了上面所有的功能，是做网络实时通信的最优解。
目前UE的云游戏、淘宝直播、以及ZOOM等都用这套方案。

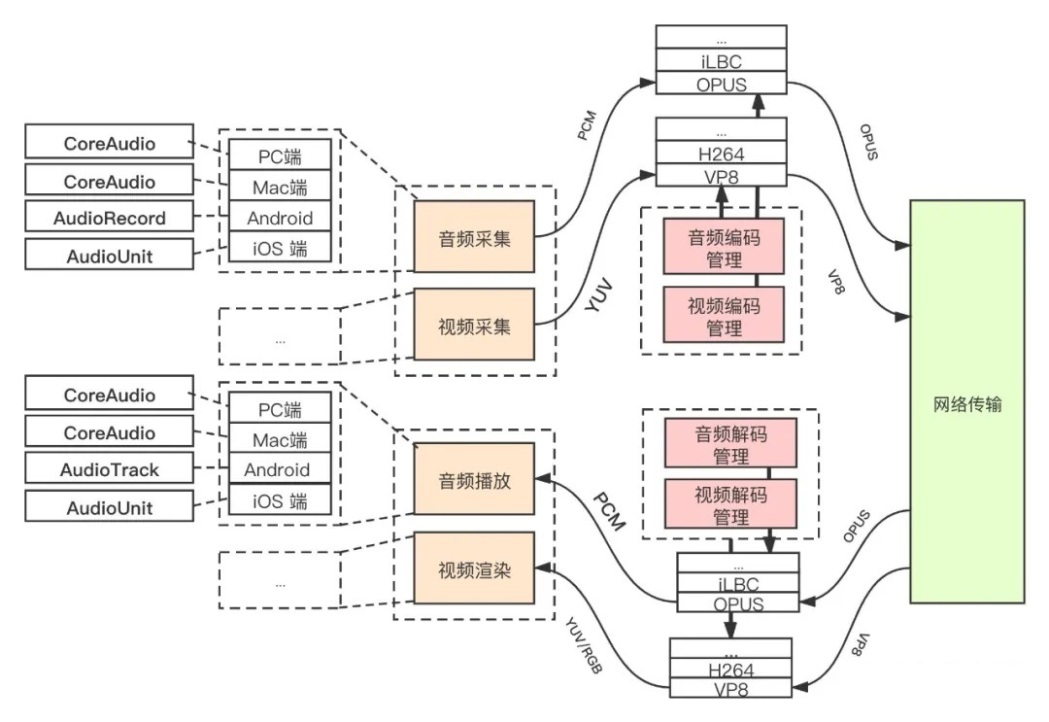

webrtc架构图
VS自研

使用WebRTC实现云推流

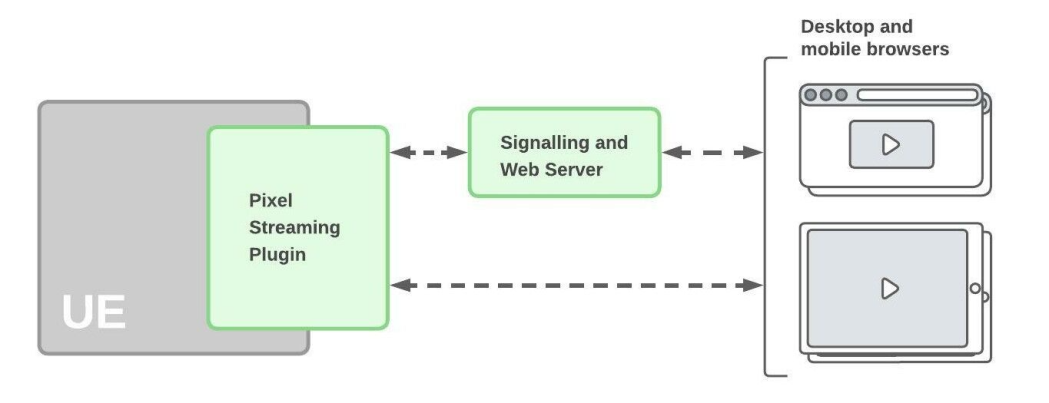

  1. 云端引擎的像素流送模块首先将建立到信令和Web服务器的链接。
  2. 客户端会连接到信令服务器，服务器将对客户端提供一个HTML页面，其中包含播放器控件和以JavaScript编写的控制代码。
  3. 用户开始流送时，信令服务器将进行交涉，在客户端浏览器和云端引擎之间建立直接连接。客户端和云端引擎须了解相互的IP地址，此连接方能工作。如两者在同一网络中运行，通常它们可看到各自的IP地址。然而在两个端点之间运行的网络地址转换（NAT）服务可能对任意一方的外部可见IP地址进行修改。解决此问题的方法通常是是用STUN或TURN服务器，告知每个组件其自身的外部可见IP地址。
  4. 客户端和云侧引擎之间的连接建立后，像素流送模块便会直接开始将媒体流送到浏览器。来自客户端的输入由播放器页面的JavaScript环境直接发送回云端引擎中。
  5. 即使媒体流送已经开始播放，信令和Web服务器仍会维持其与浏览器和云端引擎的连接，以便在必要时将用户从流送中移除，并处理浏览器造成的连接断开。

混合渲染

基于差异的协同渲染

Delta Encoding

Delta Encoding

I-Frame Rendering

Client-Side I-Frame Rendering

云光线追踪


分布式动态光照探针

[A Distributed, Decoupled System for Losslessly Streaming Dynamic Light Probes to Thin Clients]

开个脑洞

NV’s Hybrid Pipeline

[Hybrid Rendering for Real-Time Ray Tracing]

参考文献

[2020][VR]Cloud-to-end Rendering and Storage Management for Virtual Reality in Experimental Education

[2022][IXR]Distributed Hybrid Rendering for Metaverse Experiences

[2022][PG Poster]Cloud-Assisted Hybrid Rendering for Thin-Client Games and VR Applications

[2022]A Full Dive into Realizing the Edge-enabled Metaverse

[2008][ICIP]Low Delay Streaming of Computer Graphics

[2009]Geelix_LiveGames_Remote_Playing_of_Video_Games

[2015][MobiSys]Kahawai

[2016]Mobile Cloud Computing Research

[2020][MICRO]A Benchmarking Framework for Interactive 3D Applications in the Cloud

[2020][MTA]A Hybrid Remote Rendering Method for Mobile

GitHub - EpicGames/PixelStreamingInfrastructure: The official Pixel Streaming servers and frontend.

Build software better, together

Real-time Streaming Of 3D Enterprise Applications From The Cloud To Low-powered Devices - CSE Developer Blog

Unreal Pixel Streaming in Azure - Azure Gaming

像素流介绍

搞懂WebRTC ，看这一篇就够了

WebRTC和WebSocket有什么关系和区别？ - 知乎

音视频通信为什么要选择WebRTC？

【技术】UE4 Pixel Streaming 详细解读（实践篇）

PixelStreaming 局域网及公有云部署全流程记录

UE4像素流（Pixel Streaming）应用场景
